Автор Сообщение TRIPLEX

Передовик

Сообщения: 2304

TRIPLEX

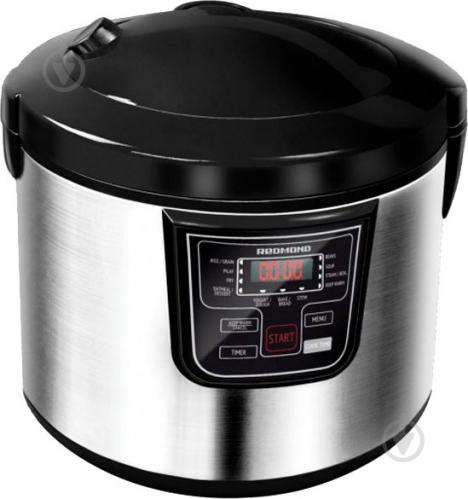

Пришла мультиварка Redmond, дисплей светится (часы, питание от батарейки), а на кнопки никакой реакции. Плату БП всю просмотрел, ничего не нашёл. Потом вдруг ШИМ рванула не понятно с чего. Заменил её и оборванные резюки R22, R21, R51, стабик ZD2, 2 кондёра по пит (подсохшие были).
Аппарат не заработал. Всю плату перерыл, ШИМ ещё раз менял. Хоть убейся об стену.
Вчера принесли Polaris. Та же плата и тот же косяк, не пашет.
Что за байда с ними?
Термопред. естесна проверил, не в обрыве. Питание до ШИМ доходит.
shov244

Фанат форума

Сообщения: 3823



TRIPLEX писал: Хоть убейся об стену. Не надо ... ШИМ какой ? TRIPLEX

Передовик

Сообщения: 2304

TRIPLEX



THX203H
Q8 BRS8050
TR3 BT131
Q10-11 BRS8050
TR4 BT134
Q7, Q5 BR9014 shov244

Фанат форума

Сообщения: 3823



TRIPLEX, вот тебе тема , а там бп схема ... у тебя такая или другая ? http://monitor.espec.ws/section28/topic213230.html ... аналоги там есть .
Если схема другая , то разрисуй и выложи на обозрение ... другим поможешь . Вторичку проверял ? mehanik93

Участник

Сообщения: 232

mehanik93



TRIPLEX, а МЕГОМНЫЙ резистор, в первичке шим тоже ??? R22, R21, R51 каких номиналов? TRIPLEX

Передовик

Сообщения: 2304

TRIPLEX



21 - менял, 4мом поставил (родной 3,9мом)
22 - 1ом
51 - 1ом TRIPLEX

Передовик

Сообщения: 2304

TRIPLEX



Пришла новая партия THX203H , обе мультиварки ожили
У первой партии THX203H, ноги были матовые. со второй партии ноги блестящие. Имейте ввиду если что... подмигивание хотя может мне такие попались mehanik93

Участник

Сообщения: 232

mehanik93



TRIPLEX, платы отличаются -только распайкой силового провода. jondanger

Заглянувший

Сообщения: 4



Таже проблема как и у TRIPLEX,решилось заменой THX203H и резистора R21( был обрыв) заменил его 2 мя ресисторами,по 1 мОм,соеденив их последовательно, но мощьность у них по 0,125 вт,и все заработало,скажите такая мощьность не будет проблемой? shov244

Фанат форума

Сообщения: 3823



А чо проблема поставить родной ? jondanger

Заглянувший

Сообщения: 4



а нет у меня в наличии, mehanik93

Участник

Сообщения: 232

mehanik93



jondanger, мощность не будет проблемной для этой - цепи ! Хоть кило ватный, рядом поставь и проводами запаяй смех jondanger

Заглянувший

Сообщения: 4



спасибо большое всем Wladik-4

Новичок

Сообщения: 16



Была таже проблема. Поменял ТНХ203Н результат нулевой. Потом где-то (сейчас уже не помню форум) прочитал, что номинал 3,9Мом изначально с завода завышен. По даташиту стоит 2,2Мом. Поменял резюк и всё заработало. Впаял ту что стояла микру и тоже работает. Резюк 3,9Мом не пробит. KRAB

Распугиватель клиентов

Сообщения: 21698

KRAB



Wladik-4 писал: Резюк 3,9Мом не пробит - а такого и быть не может! Wladik-4

Новичок

Сообщения: 16



А вот хочеш верь хочеш нет. Включаю в сеть тишина. (после того как новую впаял). Только тестером прикоснулся к 1 и 3 ноге померять, о чудо работает. Выключаем из розетки, через мин включаем тишинааа. Сново пытаемся померить напряжение между 1 и 3 ногой и опять стартует и работает пока из розетки не выключиш. Это о чем говорит? Кстати схемку этого устройства накарябал когда делал, если надо выло Rom-Zecs

Передовик

Сообщения: 2896



А этот резюк один или составлен из 2х?
А еще можно подозревать утечку кондера или не смытый флюс KRAB

Распугиватель клиентов

Сообщения: 21698

KRAB



Цитата: А вот хочеш верь хочеш нет. - верить в пробой 3,9 МОм - удел ИДИОТОВ ! улыбка mehanik93

Участник

Сообщения: 232

mehanik93



Wladik-4, там дроссель L4 думаешь для чего - таким образом включен , ты прибором стартуешь микруху ! улыбка Wladik-4

Новичок

Сообщения: 16



Вот схема может кому пригодиться.
  БП НА ШИМ 001.rar  1.59 МБ  Скачано: 4861 раз(а)
