Проходной выключатель, схема проходного выключателя, подключение проходного выключателя.

прайс.exel Мы выполняем работы: посмотреть Проходной выключатель, подключение проходного выключателя, перекрестный выключатель, подключение проходных выключателей, двухклавишный проходной выключатель, подключения двухклавишного проходного выключателя, управление светом с двух мест, управление освещением.           Для чего это нужно и как это работает.

Проходной выключатель в отличие от простого выключателя, где происходит обычное прерывание цепи, проходной выключатель имеет три контакта и механизм переключения между ними. Двухклавишный проходной выключатель имеет шесть контактов и, по сути, является двумя независимыми друг от друга одноклавишными проходными выключателями. Главным преимуществом проходных выключателей является возможность включения и выключения светильника (группы светильников) из двух и более точек. Часто эти выключатели ещё называют дублирующими или перекидными.

Проходные выключатели устанавливают на лестницах-на первом этаже влючили свет, на втором выключили, если более двух этажей , то устанавливают промежуточный перекрёстный выключатель.

При входе в комнату и выходе из неё если комната проходная. При входе в комнату включили свет у кровати выключили.

В коридоре у входа включили свет, выключили у входа в комнаты.

Также применяют двуклавишные переключатели.



      Две точки упраления. Схема проходного выключателя.

Проходной выключатель,

схема проходного выключателя,

подключение проходного выключателя,

схема подключения проходного выключателя,

схема проходных выключателей,

перекрестный выключатель,

подключение проходных выключателей,

схема подключения проходных выключателей, двухклавишный проходной выключатель,

схема включения проходного выключателя, подключения двухклавишного проходного выключателя.

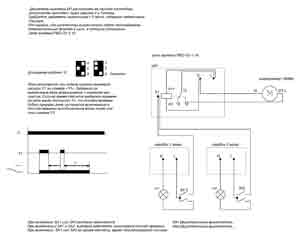

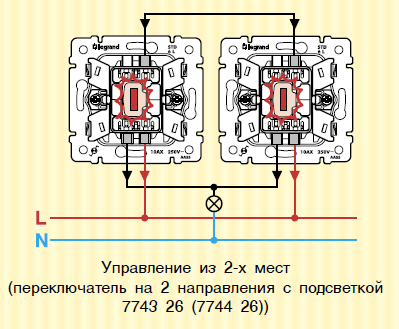

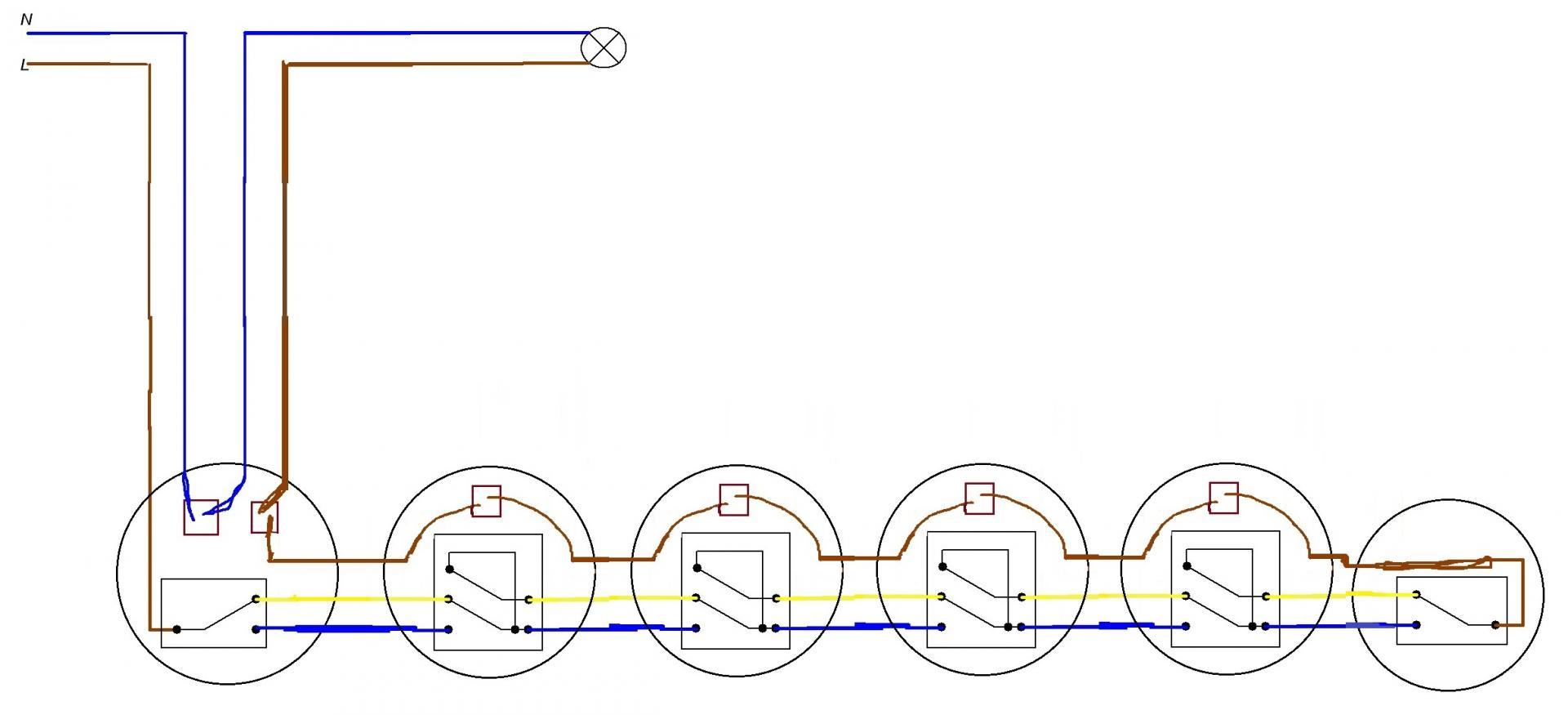

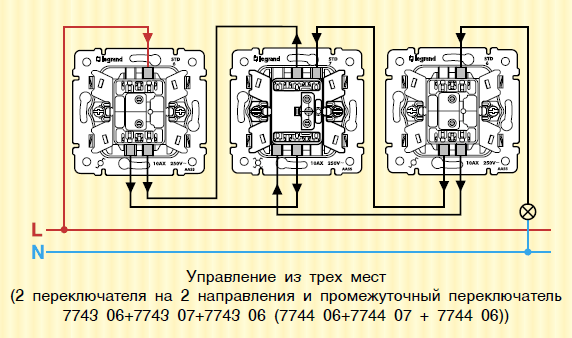

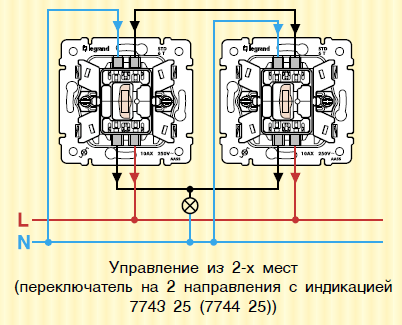

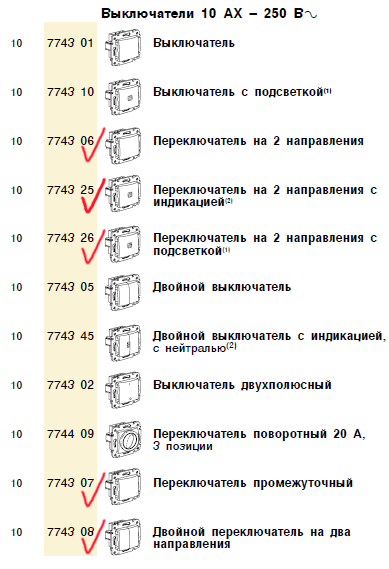

схема проходного выключателя Три точки управления. Перекрёстный выключатель. Четыре точки управления и больше.   Схема применения управления вытяжки в двух этажном коттедже. вызов электрика     Legrand Valena схемы подключения переключятелей     Управление из 2-х мест     Управление из 2-х мест     Управление из 2-х мест     Управление из 2-х мест     Управление из трёх мест     Как расключить переключатели, схема расключения. Схема №1 схема переключателей Схема №2 Схема переключателей Схема №3 Схема переключателей с трёх мест Схема №4 Схема переключателей с трёх мест Схема №5 Схема переключателей с трёх мест Схема без коробок Подарок от Дмитрия Михеева Схема №1 Схема переключателей с трёх мест Схема №3 Схема №3-n раз   Частые вопросы и ответы.

Как расключить 2 переключателя?
Смотри схему №1 и №2.

Как расключить с трех мест?
Смотри схему №3 и №4 и №5.

Как расключить с 4 и более мест?
Смотри схему №3 и №4 и №5 центральный квадратик (промежуточный переключатель) продублируйте n-количество раз, сколько вам надо.

Если не нашли свою схему на странице?
То я или мои коллеги, готовы прислать схему вам по почте и объяснить с соц. сети Вконтакте чего как и куда подключать. Это не бесплатно, всего 300 рублей, принимаем Яндекс деньги и перевод Сбербанк.

Как расключить переключатель такого или другого производителя?
Я не знаю таких фирм, возмите тестер или лампочку с батарейкой и прозвоните и поймете сразу куда чего, если непонятно прочитайте предидущий вопрос.

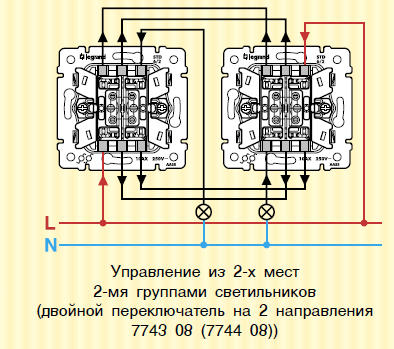

Как расключить двухклавишные переключатели?
Все тоже самое только дублируется.

Ваша схема 3,4,5 с 3 ех мест не коректна работать не будет?
Работать будет, система контактов перекрестного выключателя в квадратах изображена на всех схемах с трех и более мест с ошибкой. Если вам нужна коректная схема, смотри вопрос №4. Или пришли свою правильную схему и мы ее заменим.




Заказать работы по т.+79602362120 вопросы на
